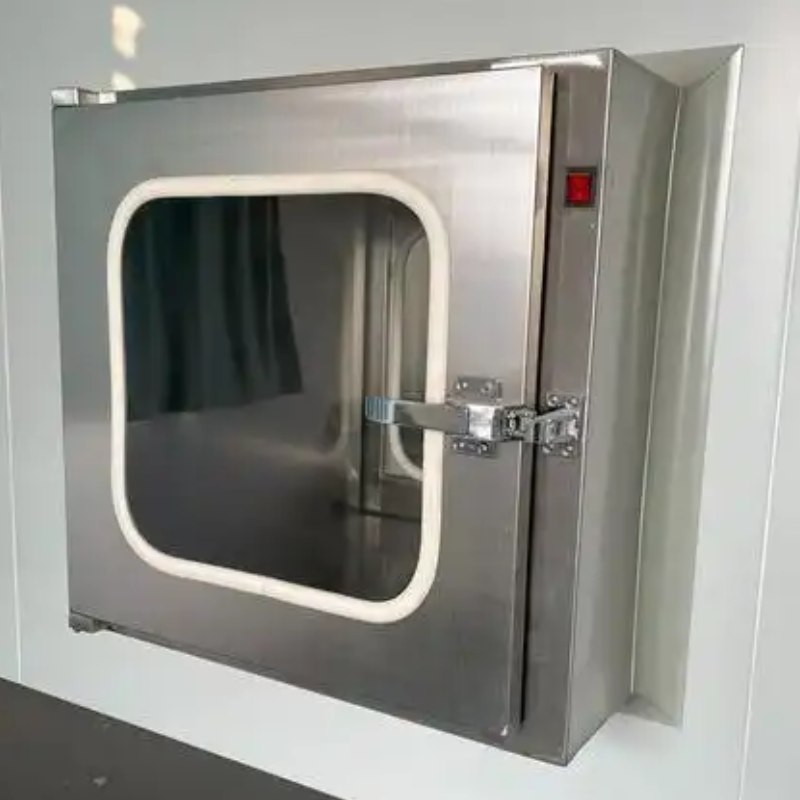

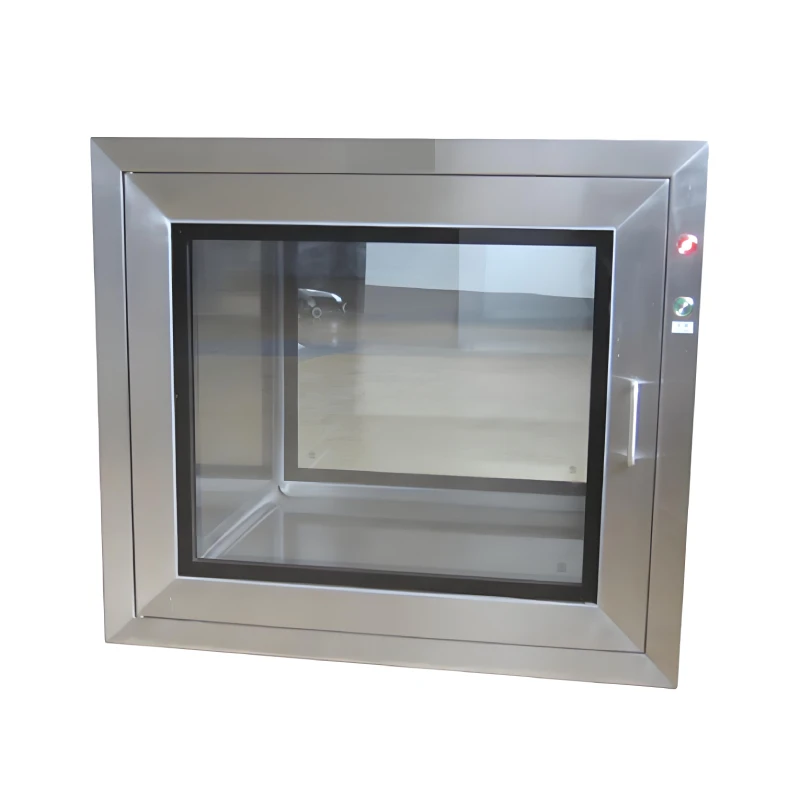

Kotak Pas Statik

1. Gambaran keseluruhan produk

Kotak Pass Statik, juga dikenali sebagai Tetingkap Pemindahan Statik, adalah peranti pemindahan bahan yang dipasang antara kawasan bersih dan tidak bersih atau antara zon tahap kebersihan yang berbeza. Tidak seperti kotak pas dinamik yang menggabungkan kipas dan penapis, Kotak Pas Statik tidak mengandungi peranti berkuasa dan bergantung semata-mata kepada pengasingan fizikal dan mekanisme saling mengunci untuk mencapai pemindahan bahan yang selamat antara kawasan tahap kebersihan yang berbeza.

Kotak Pas Statik menawarkan kelebihan termasuk struktur mudah, kos rendah, penyelenggaraan mudah, dan operasi bebas bunyi. Ia adalah peranti pemindahan bahan asas untuk bilik bersih dan digunakan secara meluas dalam industri farmaseutikal, makmal biologi, pembuatan elektronik, dan pemprosesan makanan.

2. Prinsip Kerja

Prinsip kerja Kotak Pass Statik berasaskan pada dua mekanisme teras: pengasingan fizikal dan kawalan interlock.

Pertama, pengasingan fizikal. Rumah kotak pas secara fizikal memisahkan dua kawasan tahap kebersihan yang berbeza. Kedua-dua pintu kekal tertutup dalam keadaan normal, membentuk halangan fizikal yang menghalang pertukaran udara langsung antara kedua-dua pihak.

Kedua, Perlindungan Interlock. Peranti interlock dipasang antara dua pintu. Apabila satu pintu dibuka, pintu sebaliknya dikunci secara automatik dan tidak boleh dibuka. Reka bentuk ini memastikan bahawa hanya satu pintu boleh dibuka pada bila-bila masa tertentu, dengan berkesan mencegah pencemaran silang melalui aliran udara.

Ketiga, proses pemindahan bahan. Pengendali di sisi kebersihan rendah membuka pintu luaran, meletakkan bahan di dalam bilik, dan menutup pintu luaran. Interlock kemudian melepaskan kunci di pintu yang bertentangan. Pengendali di sisi kebersihan tinggi membuka pintu dalaman, mengeluarkan bahan, dan menutup pintu dalaman, melengkapkan satu kitaran pemindahan penuh.

Keempat, penyelenggaraan meterai. Apabila kedua-dua pintu ditutup, peranti pengedap kotak pas memastikan kedap udara antara perumahan dan pintu, mengekalkan perbezaan tekanan yang stabil antara kedua-dua sisi.

3. Struktur dan Komponen Produk

Kotak Pass Statik terdiri daripada komponen teras berikut:

Perumahan: Dihasilkan daripada lembaran keluli tahan karat berkualiti tinggi atau lembaran keluli digulung sejuk, dengan selesai yang berus atau bersalut. Permukaan dalaman licin dan rata untuk pembersihan mudah. Struktur perumahan kukuh dengan sifat pengedap yang baik.

Pintu: Biasanya pintu kaca tempered dua lapisan atau pintu keluli tahan karat dengan tingkap pandangan telus untuk memerhatikan kandungan. Pintu disambungkan ke perumahan melalui engsel untuk pembukaan dan penutupan yang lancar.

Peranti interlock: Termasuk interlock mekanikal dan interlock elektronik. Interlock mekanikal menggunakan pautan mekanikal untuk mencapai interlock pintu tanpa bekalan kuasa. Interlock elektronik menggunakan kunci elektromagnetik dan litar kawalan yang memerlukan bekalan kuasa, menawarkan kebolehpercayaan dan keselamatan yang lebih baik.

Peranti pengedap: Gasket pengedap ketahanan tinggi atau jalur pengedap magnetik yang dipasang di tepi pintu untuk memastikan kedap udara apabila pintu ditutup.

Permukaan kerja: Permukaan bawah dalaman adalah permukaan kerja rata, biasanya diperbuat daripada keluli tahan karat untuk rintangan memakai dan pembersihan mudah. Sesetengah model boleh dilengkapi dengan roller bukan berkuasa untuk memindahkan barang yang lebih berat.

Mengendalikan: Mengendalikan keluli tahan karat yang dipasang di pintu, memenuhi keperluan kebersihan bilik bersih dan menyediakan operasi yang mudah.

Lampu penunjuk: Model interlock elektronik biasanya mempunyai lampu penunjuk status yang menunjukkan status pintu terbuka / tutup dan status interlock.

Buzzer: Sesetengah model mengeluarkan penggera terdengar apabila pintu kekal terbuka untuk tempoh yang panjang, mengingatkan pengendali untuk menutup pintu.

Panel Kawalan: Model interlock elektronik dilengkapi dengan panel kawalan mudah untuk mengawal logik interlock dan tetapan penggera.

4. Ciri-ciri dan Kelebihan

Pertama, struktur yang mudah. Kotak Pass Statik tidak mengandungi komponen kompleks seperti kipas atau penapis. Strukturnya mudah dan boleh dipercayai dengan kadar kegagalan yang rendah.

Kedua, kos berkesan. Tanpa sistem kuasa atau penapisan, kos pembuatan dan penyelenggaraan kotak pas statik jauh lebih rendah daripada kotak pas dinamik, menjadikannya sesuai untuk projek yang terhad bajet.

Ketiga, operasi bebas bunyi. Kotak Pass Statik tidak mempunyai bahagian mekanikal yang bergerak semasa operasi, yang mengakibatkan operasi yang sepenuhnya diam, sesuai untuk makmal sensitif bunyi dan kemudahan perubatan.

Keempat, penyelenggaraan mudah. Penyelenggaraan harian terhad kepada pembersihan permukaan dalaman dan luaran dan memeriksa gasket pengedap. Tiada penggantian penapis atau penyelenggaraan kipas diperlukan, yang mengakibatkan beban kerja penyelenggaraan yang rendah.

Kelima, Pemasangan Fleksibel. Kotak Pas Statik ringan dan padat, menjadikan pemasangan mudah. Mereka boleh dipasang pada pelbagai jenis dinding termasuk dinding panel sandwich, dinding bata, dan dinding kering.

Keenam, cekap tenaga. Kotak Pas Statik tidak memerlukan kuasa kecuali interlock elektronik (yang menggunakan elektrik minimum). Ini memenuhi keperluan kecekapan tenaga.

Ketujuh, selamat dan boleh dipercayai. Peranti interlock memastikan kedua-dua pintu tidak boleh dibuka secara serentak, dengan berkesan mencegah pencemaran silang. Model interlock elektronik juga mempunyai perlindungan pemadaman kuasa di mana semua pintu dikunci secara automatik apabila kuasa hilang.

Kelapan, sangat disesuaikan. Dimensi, bahan, jenis interlock, gaya pintu, dan ciri-ciri lain boleh disesuaikan mengikut keperluan pelanggan untuk memenuhi senario aplikasi yang berbeza.

5. Spesifikasi Teknikal (Standard)

Bahan perumahan: keluli tahan karat 304 atau keluli tahan karat 316L, atau lembaran keluli digulung sejuk dengan salutan serbuk

Bahan Pintu: Pintu keluli tahan karat atau pintu kaca tempered lapisan ganda (dengan tetingkap melihat)

Ketebalan kaca tingkap: 4 hingga 5 milimeter kaca tempered

Jenis interlock: interlock mekanikal atau interlock elektronik

Bekalan Kuasa: Interlock mekanikal tidak memerlukan kuasa; interlock elektronik memerlukan AC220V 50Hz

Dimensi Standard (Lebar & kali; Kedalaman & kali; Ketinggian): Saiz biasa termasuk 400 & kali; 400 & kali; 400mm, 500 & kali; 500 & kali; 500mm, 600 & kali; 600 & kali; 600mm, 600 & kali; 600 & kali; 800mm, 800 & kali; 800 & kali; 800mm, dan saiz tersuai bukan standard yang tersedia

Permukaan kerja: plat rata keluli tahan karat atau penggelek bukan berkuasa

Gasket pengedap: gasket pengedap silikon atau gasket pengedap EPDM

Permukaan selesai: selesai berus atau cermin digilap

Suhu operasi: 0 hingga 40 darjah Celsius

Kelembaban operasi: Kurang daripada 95% kelembaban relatif

Kaedah Pemasangan: Pemasangan dinding

6. Klasifikasi Produk

Oleh Jenis Interlock: Kotak Pass Statik Interlock Mekanikal menggunakan struktur mekanikal murni untuk saling mengunci, tidak memerlukan kuasa, sesuai untuk lokasi tanpa bekalan kuasa atau sensitif kepada gangguan elektromagnetik. Kotak Pass Statik Interlock Elektronik menggunakan kunci dan pengawal elektromagnetik untuk saling mengunci, menawarkan tindak balas yang cepat, kebolehpercayaan yang tinggi, dan fungsi penggera, sesuai untuk aplikasi yang mematuhi GMP.

Oleh Jenis Pintu: Kotak Pass Statik Pintu Keluli Tahan Karat mempunyai struktur pintu keluli tahan karat, kuat dan tahan lama, sesuai untuk penggunaan frekuensi tinggi. Kotak Pass Statik Pintu Kaca mempunyai struktur pintu kaca tempered dua lapisan, ketelusan tinggi untuk melihat kandungan dengan mudah, sesuai untuk aplikasi yang memerlukan visibiliti masa nyata.

Oleh Bahan: Kotak Pas Statik Keluli Tahan Karat Semua diperbuat sepenuhnya daripada keluli tahan karat 304 atau 316L, tahan kakisan yang sangat tinggi, sesuai untuk makmal farmaseutikal dan biologi. Karbon Steel Powder Coated Static Pass Box perumahan diperbuat daripada keluli digulung sejuk dengan salutan serbuk, kos yang lebih rendah, sesuai untuk persekitaran perindustrian umum.

Dengan Kaedah Pemasangan: Kotak Pass Statik Terletak Standard dipasang flush ke dinding, tahap dengan permukaan dinding. Kotak Pass Statik yang dipasang di dinding yang dipasang ke permukaan dinding melalui flange, sesuai untuk dinding tipis atau lokasi di mana bukaan besar tidak boleh dibuat.

Oleh Permohonan: Kotak Pas Statik Standard menyediakan fungsi pemindahan dan interlock asas sahaja. Kotak Pass Statik UV mempunyai lampu pensterilan UV terbina dalam untuk pembersihan permukaan awal barangan. Kotak Pass Statik Bersih mempunyai dalaman yang dirawat khusus dengan permukaan yang licin, bebas sudut mati, sesuai untuk keperluan kebersihan yang lebih tinggi.

7. Kawasan Permohonan

Kotak Pass Statik digunakan secara meluas di pelbagai lokasi dengan keperluan kebersihan tertentu tetapi tanpa memerlukan fungsi pembersihan yang kompleks.

Industri Farmaseutikal: Digunakan untuk pemindahan bahan dalam bengkel pengeluaran ubat bukan steril, bengkel pengeluaran API, bengkel pembungkusan, dan antara gudang dan kawasan pengeluaran. Kotak Pass Statik sesuai untuk pemindahan bahan antara kawasan bersih Gred C dan Gred D dan antara kawasan bersih dan bukan bersih.

Makmal Biologi: Digunakan untuk pemindahan sampel dan reagen di makmal biologi umum, makmal mikrobiologi, dan makmal biologi molekul. Kotak Pass Statik boleh digunakan dengan lampu pensterilan UV untuk pembersihan permukaan awal.

Pembuatan Elektronik: Digunakan untuk pemindahan bahan dalam bengkel pemasangan komponen elektronik, bengkel pengeluaran PCB, dan bengkel pemasangan instrumen ketepatan. Kotak Pass Statik menghalang debu dan zarah daripada berpindah antara kawasan yang berbeza.

Hospital dan Kemudahan Perubatan: Digunakan untuk pemindahan barangan di wad umum, bilik rawatan pesakit luar, jabatan bekalan steril pusat, dan untuk pemindahan ubat-ubatan antara farmasi dan stesen jururawat.

Pemprosesan Makanan: Digunakan untuk pemindahan bahan antara bengkel pembungkusan makanan, kawasan penyediaan bahan mentah, dan gudang produk siap, mencegah perosak dan debu memasuki kawasan pengeluaran.

Pengeluaran Kosmetik: Digunakan untuk pemindahan bahan antara bengkel pengisian kosmetik, bengkel pembungkusan, dan gudang, mengekalkan keadaan kebersihan di kawasan pengeluaran.

Percetakan dan Pembungkusan: Digunakan untuk pemindahan bahan dalam bengkel percetakan dan bengkel laminasi dengan keperluan kebersihan tertentu.

Industri Umum: Digunakan untuk pemindahan bahan antara bengkel umum dan gudang dalam elektronik, jentera, kimia, dan industri lain, mengurangkan habuk dan bahan asing yang memasuki kawasan pengeluaran.

Institusi Penyelidikan: Digunakan untuk sampel, reagen, dan pemindahan alat di pelbagai makmal penyelidikan, mengurangkan kesan kemasukan dan keluaran kakitangan pada persekitaran eksperimen.

Pusat Data: Digunakan untuk pemindahan peralatan antara bilik pelayan dan koridor penyelenggaraan, mengurangkan kesan kemasukan dan keluaran kakitangan pada persekitaran pusat data.

8. Perbandingan dengan Kotak Pas Lain

Kotak Pass Statik vs Kotak Pass Dinamik: Kotak Pass Statik tidak mempunyai kipas atau penapis, bergantung kepada pengasingan fizikal dan interlock untuk pemindahan. Kotak Pass Dinamik mempunyai kipas dan penapis terbina dalam dengan keupayaan pembersihan diri. Kotak Pas Statik menawarkan kos rendah, tiada bunyi, dan operasi bebas penyelenggaraan. Kotak Pass Dinamik mempunyai kos yang lebih tinggi, beberapa bunyi, dan memerlukan penggantian penapis dan penyelenggaraan kipas yang berkala. Kotak Pass Statik sesuai untuk keperluan kebersihan yang lebih rendah atau item yang tidak sensitif kepada pencemaran. Kotak Pass Dinamik sesuai untuk pemindahan aseptik antara kawasan bersih gred tinggi.

Kotak Pass Statik berbanding Kotak Pass VHP: Kotak Pass VHP mempunyai keupayaan sterilisasi hidrogen peroksida yang diuap, mencapai kadar membunuh Log6. Static Pass Box tidak mempunyai keupayaan sterilisasi. VHP Pass Box sesuai untuk pemindahan aseptik dengan kos tinggi dan masa kitaran yang panjang. Kotak Pass Statik sesuai untuk pemindahan item bersih umum dengan kos rendah dan kelajuan pemindahan yang cepat.

Kotak Pass Statik berbanding Kotak Pass UV: Kotak Pass UV menambah lampu pensterilan UV ke reka bentuk Kotak Pass Statik, menyediakan pembasmian permukaan item. Kotak Pass Statik bergantung semata-mata kepada pengasingan fizikal. Kotak Pass UV sesuai untuk aplikasi yang memerlukan pembersihan awal permukaan item. Kotak Pass Statik sesuai untuk aplikasi tanpa keperluan pembasmian jangkitan atau di mana item pra-dibasmian jangkitan.

9. Panduan Pemilihan

Keperluan Tahap Kebersihan: Pilih produk yang sesuai berdasarkan perbezaan tahap kebersihan antara kedua-dua sisi kotak pas. Untuk perbezaan kecil tanpa keperluan kemasterlan, Kotak Pass Statik sesuai. Untuk perbezaan besar atau keperluan kemasterlan, Kotak Pass Dinamik atau Kotak Pass VHP harus dipilih.

Ciri-ciri item: Tentukan dimensi dalaman berdasarkan saiz item yang akan dipindahkan. Pertimbangkan panjang, lebar, dan ketinggian item maksimum, membolehkan pelepasan yang sesuai. Untuk barang berat, pertimbangkan memilih roller yang tidak dikuasai.

Kekerapan Penggunaan: Untuk penggunaan frekuensi tinggi, jenis interlock elektronik disyorkan untuk tindak balas yang cepat dan kebolehpercayaan yang tinggi. Untuk penggunaan frekuensi rendah, jenis interlock mekanikal boleh dipilih, tidak memerlukan kuasa dan menawarkan kos yang lebih rendah.

Persekitaran Pemasangan: Sahkan jenis dinding dan ketebalan, dan pilih pemasangan terpasang atau dipasang dinding. Untuk dinding panel sandwich, pemasangan tertutup standard sesuai. Untuk dinding bata atau konkrit, bukaan pemasangan mesti disediakan.

Keperluan Bahan: Untuk makmal farmaseutikal dan biologi, semua keluli tahan karat 304 atau 316L disyorkan. Untuk persekitaran perindustrian umum, keluli karbon dengan salutan serbuk sesuai.

Sekatan Bajet: Apabila bajet terhad dan keperluan kebersihan sederhana, Kotak Pas Statik adalah pilihan yang ekonomi dan munasabah. Jenis interlock elektronik lebih mahal daripada jenis interlock mekanikal. Bahan keluli tahan karat lebih mahal daripada bahan keluli karbon.

Keperluan Pematuhan: Industri farmaseutikal harus memilih kotak pas yang mematuhi keperluan GMP, biasanya memerlukan sijil bahan dan laporan pemeriksaan kilang.

Jenis Pintu: Pilih pintu kaca apabila melihat kandungan dalam masa nyata diperlukan. Pilih pintu keluli tahan karat apabila ketahanan tinggi diperlukan.

10. Pemasangan dan Penyelenggaraan

Titik Utama Pemasangan: Potong bukaan di dinding mengikut dimensi luaran kotak pas. Masukkan perumahan kotak pas ke dalam pembukaan dinding, memastikan ia tahap. Isi jurang antara perumahan dan dinding dengan sebatian pengedap atau gasket pengedap untuk memastikan pengedap. Amankan kotak pas ke dinding menggunakan skru pemasangan atau flange pemasangan. Untuk jenis interlock elektronik, sambungkan bekalan kuasa dan tanah. Pasang pintu dan laraskan engsel untuk pembukaan dan penutupan yang lancar. Uji fungsi interlock.

Penyelenggaraan Harian: Bersihkan permukaan dalaman dan luaran dan tingkap melihat setiap hari menggunakan kain bebas bulu dan agen pembersihan yang sesuai. Periksa gasket pengedap dengan kerap untuk penuaan, kerosakan, atau cacat; menggantikan jika rosak. Periksa engsel pintu dengan kerap untuk kelenggaran dan mengetatkan skru. Untuk jenis interlock mekanikal, semak mekanisme interlock dengan kerap untuk operasi lancar dan gunakan pelincir jika perlu. Untuk jenis interlock elektronik, semak dengan kerap lampu penunjuk dan buzzer untuk operasi yang betul; ujian fungsi perlindungan pemadaman kuasa. Semak pintu untuk pembukaan dan penutupan yang lancar; menyesuaikan jika melekat berlaku.

Penggantian penapis: Kotak Pass Statik tidak mempunyai penapis, jadi tiada penyelenggaraan penapis yang diperlukan.

Penyelesaian Masalah Biasa: Jika interlock gagal, semak sama ada pautan interlock mekanikal terjebak atau sama ada kunci elektromagnetik interlock elektronik dan pengawal berfungsi dengan betul. Jika pintu tidak ditutup dengan betul, semak sama ada gasket pengedap cacat atau engsel longgar. Jika jenis interlock elektronik tidak mempunyai kuasa, semak sambungan kuasa dan fus. Jika lampu penunjuk tidak menyala, semak sama ada mentol atau LED rosak. Jika penggera buzzer berterusan, semak sama ada pintu ditutup sepenuhnya atau sama ada tetapan kelewatan penggera sesuai.
