1. Product Overview

The High Efficiency Air Outlet, also known as HEPA Air Outlet, is a terminal air supply device in cleanroom HVAC purification systems. Installed on the cleanroom ceiling, it houses a high-efficiency filter and delivers treated clean air uniformly into the cleanroom. It is one of the key equipment components for maintaining cleanroom cleanliness levels.

High Efficiency Air Outlets are typically used in conjunction with duct systems and air handling units. They are suitable for cleanroom environments ranging from ISO Class 5 to ISO Class 8 and are widely used in pharmaceutical, biotechnology, electronics manufacturing, hospital, and food processing industries.

2. Working Principle

Prinsip kerja Outlet Udara Kecekapan Tinggi berasaskan pada gabungan bekalan udara berpusat dan penapisan terminal.

First, Air Source Supply. A central air handling unit or fan provides air that has passed through preliminary and medium-efficiency filters. This air is delivered to each High Efficiency Air Outlet through supply ducts.

Kedua, Penapisan Terminal. Udara memasuki Outlet Udara Kecekapan Tinggi dan melewati penapis HEPA atau ULPA terbina dalam, di mana zarah udara, bakteria, habuk, dan pencemar lain ditangkap dengan cekap.

Third, Uniform Air Supply. The filtered clean air passes through the diffuser plate or airflow uniforming device at the outlet and is delivered into the cleanroom at a uniform velocity and direction, creating the required airflow pattern.

Fourth, Pressure Differential Maintenance. The High Efficiency Air Outlet works together with return air outlets to establish and maintain the required pressure differential gradient within the cleanroom, preventing contaminants from migrating from lower cleanliness areas to higher cleanliness areas.

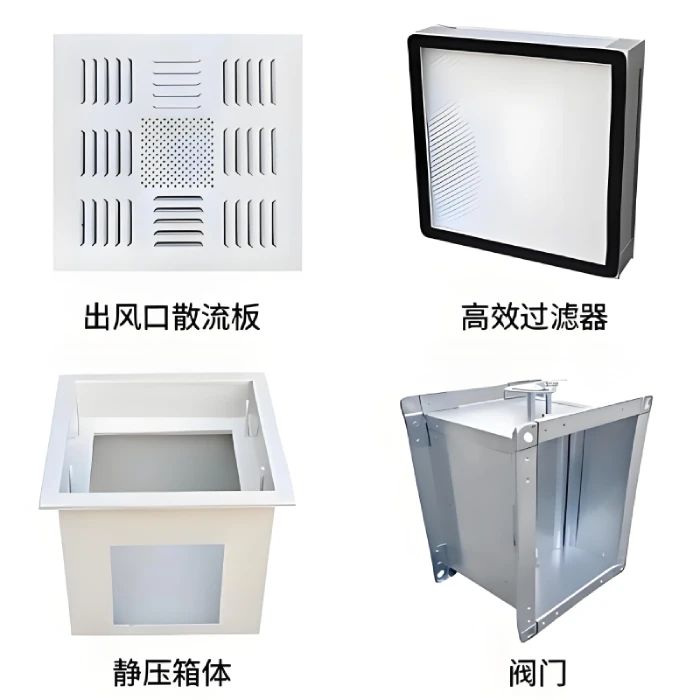

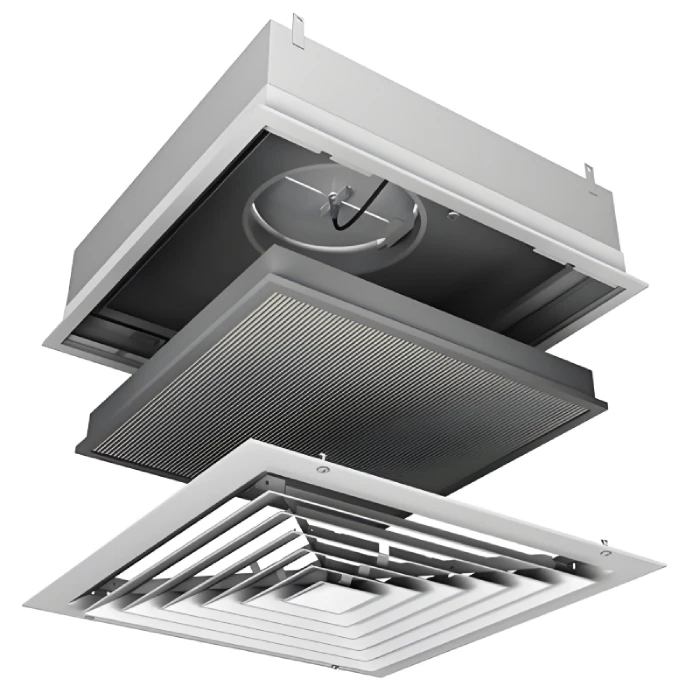

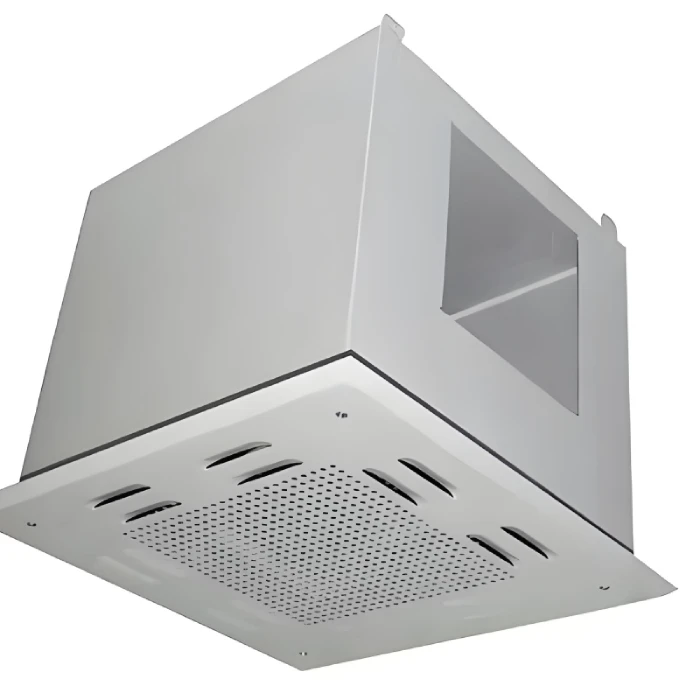

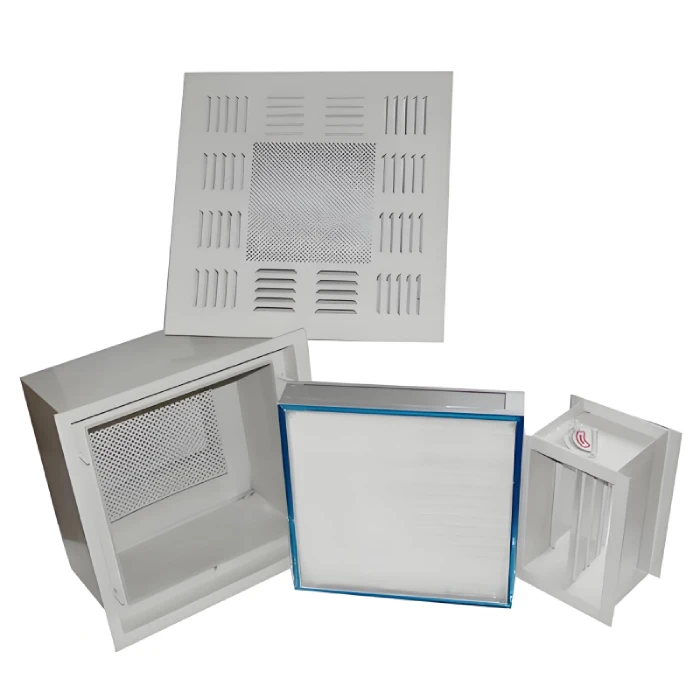

3. Product Structure and Components

The High Efficiency Air Outlet consists of the following core components:

Housing: Manufactured from high-quality cold-rolled steel sheet or stainless steel sheet, with electrostatic spray or powder coating finish for good corrosion resistance and aesthetic appearance. The housing is designed to be airtight.

High Efficiency Filter: The core filtration component, including HEPA filters (99.97% or higher efficiency for 0.3 micron particles) and ULPA filters (99.999% or higher efficiency for 0.12 micron particles). Filters can be of the separated or mini-pleat type.

Diffuser Plate: Installed at the air outlet face, typically made of aluminum alloy or stainless steel, with uniformly distributed small holes or slots to ensure even distribution of supplied air.

Damper Kawalan Jumlah Udara: Dipasang di hujung pintu masuk udara keluaran, digunakan untuk menyesuaikan jumlah udara yang dihantar ke dalam bilik bersih, membolehkan penyesuaian kadar perubahan udara dan perbezaan tekanan berdasarkan keperluan sebenar.

Peranti pengedap: Termasuk gasket pengedap antara perumahan dan siling, dan jalur pengedap antara penapis dan perumahan, memastikan sistem kedap udara.

Pressure Differential Test Port: Used to connect a pressure gauge, facilitating monitoring of filter resistance changes to determine when filter replacement is needed.

Insulation Layer: Some models have an insulation layer on the exterior of the housing to prevent condensation during air conditioning operation.

4. Ciri-ciri dan Kelebihan

Pertama, kecekapan penapisan yang tinggi. Penapis HEPA atau ULPA terbina dalam dengan cekap mengeluarkan zarah udara mikroskopik, memastikan kebersihan udara bekalan memenuhi keperluan bilik bersih.

Kedua, Pengedaran Udara Seragam. Reka bentuk plat penyebar yang dioptimumkan menyediakan bekalan udara yang seragam dan stabil, meminimumkan turbulensi dan zon mati, membantu mengekalkan kebersihan bilik bersih.

Third, Compact Structure. The housing is compact, occupying minimal ceiling space, suitable for buildings with limited overhead space.

Fourth, Easy Installation. Standardized interface dimensions and installation methods allow direct connection to common duct systems, making installation quick and simple.

Kelima, penyelenggaraan yang mudah. Penapis boleh digantikan dari dalam bilik bersih atau dari atas siling. Sesetengah model mempunyai reka bentuk tarik sampingan atau tarik bawah untuk penggantian mudah.

Keenam, jumlah udara yang boleh laras. Dilengkapi dengan pemadam kawalan jumlah udara, yang membolehkan pelarasan fleksibel jumlah udara bekalan berdasarkan keperluan bilik bersih sebenar.

Ketujuh, Prestasi Sealing yang Baik. Reka bentuk pengedap berbilang memastikan kedap udara sistem, mencegah udara yang tidak ditapis daripada bocor ke dalam bilik bersih melalui jurang.

Eighth, High Quality Materials. The housing is manufactured from high-quality steel with advanced surface treatment, offering corrosion resistance, easy cleaning, aesthetic appearance, and durability.

5. Technical Specifications (Standard)

Bahan perumahan: Lembaran keluli digulung sejuk atau lembaran keluli tahan karat (304 atau 316L)

Permukaan selesai: salutan semburan elektrostatik atau salutan serbuk

Dimensi Standard (Lebar & kali; Tinggi & kali; Kedalaman): Pelbagai saiz standard yang tersedia, seperti 600 & kali; 600 & kali; 500mm, 750 & kali; 750 & kali; 500mm, 900 & kali; 600 & kali; 500mm, dan boleh disesuaikan

Jenis Penapis Kecekapan Tinggi: Penapis HEPA atau penapis ULPA

Kecekapan Penapisan HEPA: 99.97% atau lebih tinggi untuk zarah 0.3 mikron

ULPA Filtration Efficiency: 99.999% or higher for 0.12 micron particles

Rated Airflow: 500 to 3000 cubic meters per hour (varies by size and model)

Face Velocity: 0.45 to 1.5 meters per second (adjustable)

Diffuser Plate Material: Aluminum alloy or stainless steel

Air Volume Control Damper: Opposed blade multi-leaf damper or single-leaf damper

Sealing Method: Gasket seal or gel seal

Operating Temperature: 0 to 40 degrees Celsius

Operating Humidity: Less than 95% relative humidity

Installation Method: Recessed ceiling-mounted

6. Klasifikasi Produk

Oleh Jenis Penapis: HEPA High Efficiency Air Outlet, dilengkapi dengan penapis HEPA, sesuai untuk persekitaran bilik bersih konvensional. ULPA High Efficiency Air Outlet, dilengkapi dengan penapis ULPA, sesuai untuk keperluan kebersihan yang lebih tinggi di atas Kelas ISO 5.

Oleh Bahan: Keluli Karbon Outlet Udara Kecekapan Tinggi, perumahan yang diperbuat daripada keluli digulung sejuk dengan salutan serbuk, ekonomi dan praktikal. Keluli tahan karat Outlet Udara Kecekapan Tinggi, perumahan yang diperbuat daripada keluli tahan karat 304 atau 316L, tahan kakisan yang sangat tinggi, sesuai untuk persekitaran lembab atau kakisan.

Dengan Kaedah Pemasangan: Jenis Bekalan Siling, pemasangan standard dengan udara yang dibekalkan ke bawah dari siling. Jenis bekalan sampingan, dipasang dinding, sesuai untuk keperluan corak aliran udara khas.

Oleh Jenis Penyebaran: Penyebaran Plat Berlubang, yang menampilkan lubang bulat yang diedarkan secara seragam untuk penyebaran udara. Diffuser Louvered, menampilkan louvers boleh laras untuk kawalan arah aliran udara.

By Sealing Method: Gasket Seal Type, using sealing gasket between filter and housing, lower cost. Gel Seal Type, using gel seal technology for superior airtightness, suitable for applications with extremely high sealing requirements.

By Insulation: Non-Insulated Type, without insulation layer. Insulated Type, with insulation layer on housing exterior to prevent condensation.

7. Kawasan Permohonan

Outlet Udara Kecekapan Tinggi digunakan secara meluas di pelbagai lokasi dengan keperluan kebersihan udara yang ketat.

Industri Farmaseutikal: Digunakan dalam bengkel pengeluaran dadah, bengkel penyediaan steril, bengkel pemurnian dan pembungkusan API, makmal kawalan kualiti, mematuhi keperluan GMP. Outlet Udara Kecekapan Tinggi menyediakan udara bersih untuk memastikan kualiti udara semasa pengeluaran farmaseutikal memenuhi piawaian yang ditentukan.

Biotechnology and Life Sciences: Used in biological laboratories, cell culture rooms, genetic laboratories, microbiology testing rooms, etc., preventing airborne microorganisms and particles from contaminating experimental samples and cultures.

Semiconductor and Electronics Manufacturing: Used in chip fabrication workshops, wafer processing areas, LCD panel production workshops, precision electronic component assembly lines, etc., providing high-cleanliness air environments to prevent microscopic particles from causing defects in electronic components.

Hospital dan Kemudahan Perubatan: Digunakan di bilik pembedahan, wad ICU, bilik rawatan steril, jabatan bekalan steril pusat, wad pengasingan, dan lain-lain. Outlet Udara Kecekapan Tinggi menyediakan udara bersih untuk mengurangkan risiko jangkitan hospital dan melindungi pesakit dan kakitangan perubatan.

Food and Beverage Processing: Used in food packaging workshops, dairy filling lines, beverage production workshops, meat processing workshops, etc., preventing airborne microorganisms from contaminating food products and extending product shelf life.

Instrumen ketepatan dan pembuatan optik: Digunakan dalam bengkel pemasangan lensa, bilik pengaturan instrumen ketepatan, bengkel salutan optik, dan lain-lain, menyediakan persekitaran bebas habuk untuk melindungi instrumen ketepatan dan komponen optik daripada pencemaran.

Laboratories and R&D Centers: Used in chemical laboratories, physics laboratories, materials science laboratories, analytical testing centers, etc., protecting experimental samples and precision instruments from airborne particle interference.

Medical Device Manufacturing: Used in medical device production workshops, implant manufacturing workshops, single-use sterile device packaging workshops, etc., ensuring products are not contaminated by microorganisms during production.

Pengeluaran Kosmetik: Digunakan dalam bengkel pengisian kosmetik, bengkel emulsifikasi, bengkel pembungkusan, dan lain-lain, mencegah mikroorganisma udara daripada mencemari kosmetik dan memastikan kualiti dan keselamatan produk.

Pusat Data dan Bilik Komputer: Digunakan di bilik pelayan, bilik telekomunikasi, pusat kawalan, dan lain-lain. Outlet Udara Kecekapan Tinggi membantu mengekalkan persekitaran bersih dan kawalan suhu yang diperlukan untuk operasi peralatan.

Kemudahan Perumahan Haiwan: Digunakan di bilik haiwan SPF, pusat haiwan makmal, bilik pembedahan haiwan, dan lain-lain, mencegah patogen udara memasuki kawasan perumahan haiwan dan melindungi kesihatan haiwan makmal.

Aerospace and Defense: Used in spacecraft assembly workshops, precision navigation equipment manufacturing workshops, weapons system maintenance workshops, and other applications with special cleanliness requirements.

8. Comparison with Other Cleanroom Equipment

Outlet Udara Kecekapan Tinggi berbanding FFU: Outlet Udara Kecekapan Tinggi tidak mengandungi kipas bersepadu dan bergantung kepada sistem HVAC pusat untuk kuasa bekalan udara. FFU mempunyai kipas terbina dalam dan boleh beroperasi secara bebas. Outlet Udara Kecekapan Tinggi sesuai untuk projek bilik bersih berskala besar baru dengan pelaburan awal yang lebih rendah. FFU sesuai untuk projek dan aplikasi pembaharuan yang memerlukan kawalan aliran udara bebas.

Kotak Penapis Kipas: Kotak penapis kipas biasanya termasuk kedua-dua kipas dan penapis sebagai unit bekalan udara lengkap. Outlet Udara Kecekapan Tinggi hanya peranti terminal dan memerlukan kipas luaran untuk operasi. Outlet Udara Kecekapan Tinggi mempunyai struktur yang lebih mudah dan kos penyelenggaraan yang lebih rendah.

High Efficiency Air Outlet vs. Standard Diffuser: Standard diffusers do not have filtration capability and only serve to distribute airflow. The High Efficiency Air Outlet provides both diffusion and high-efficiency filtration, making it a dedicated air supply device for cleanrooms.

9. Selection Guide

Cleanliness Requirement: Select the appropriate High Efficiency Air Outlet based on the required ISO cleanliness class. For ISO Class 5 and above, ULPA filters are recommended. For ISO Class 6 to Class 8, HEPA filters are suitable.

Airflow Requirement: Calculate the total supply air volume based on cleanroom area, height, and required air change rate. Determine the number of High Efficiency Air Outlets needed and the rated airflow per outlet.

Installation Space: Measure the ceiling plenum height and select a housing of appropriate height. For limited space, choose a low-profile High Efficiency Air Outlet.

Material Selection: For normal dry environments, carbon steel with powder coating is suitable. For humid environments or locations with corrosive gases, choose stainless steel housing.

Sealing Requirement: For applications with high airtightness requirements (such as biosafety laboratories, sterile pharmaceutical workshops), gel seal type High Efficiency Air Outlets are recommended.

Diffuser Type: For applications requiring high airflow uniformity, choose perforated plate diffusers. For applications requiring adjustable airflow direction, choose louvered diffusers.

Maintenance Convenience: Consider the workspace available for filter replacement and select a model that can be serviced from inside the cleanroom or from above the ceiling.

Compliance Requirements: The pharmaceutical industry should select High Efficiency Air Outlets that comply with GMP requirements, typically requiring material certificates and factory test reports.

10. Pemasangan dan Penyelenggaraan

Titik Utama Pemasangan: Sebelum pemasangan, semak bahawa dimensi pembukaan siling sepadan dengan outlet udara. Pasang saluran bekalan di plenum siling, memastikan pengedap saluran yang baik. Masukkan perumahan Outlet Udara Kecekapan Tinggi ke dalam pembukaan siling, menggunakan gasket pengedap untuk mengedap ke siling. Sambungkan saluran bekalan ke pintu masuk keluaran udara, menggunakan flange dan gasket pengedap untuk memastikan sambungan bebas bocor. Pasang penapis kecekapan tinggi, memastikan orientasi yang betul dan pengedap yang betul. Pasang plat penyebar. Sambungkan tiub ujian perbezaan tekanan. Melaksanakan pemutusan sistem untuk menguji jumlah bekalan udara dan perbezaan tekanan.

Prosedur Penggantian Penapis: Matikan sistem HVAC atau tutup pemadam keluaran udara yang sepadan. Keluarkan plat penyebaran. Keluarkan penapis lama dari perumahan. Bersihkan bingkai pemasangan penapis dan permukaan pengedap. Pasang penapis baru, memastikan gasket pengedap dimampatkan secara merata. Pasang semula plat penyebar. Mulakan semula sistem dan lakukan ujian perbezaan kelajuan aliran udara dan tekanan. Rekod tarikh penggantian penapis dan bacaan perbezaan tekanan.

Penyelenggaraan Harian: Perhatikan bacaan pengukur tekanan dengan kerap. Apabila perbezaan tekanan mencapai dua kali rintangan awal, penggantian penapis diperlukan. Bersihkan permukaan plat penyebar dengan kerap untuk mengelakkan pengumpulan habuk daripada menjejaskan pengedaran aliran udara. Periksa titik pengedap untuk kebocoran udara. Secara berkala menjalankan ujian kelajuan aliran udara untuk memastikan jumlah udara bekalan memenuhi keperluan reka bentuk. Secara berkala menjalankan ujian integriti penapis (ujian kebocoran PAO) untuk mengesahkan tiada kebocoran penapis.

Common Troubleshooting: If supply air volume is insufficient, check whether the air volume control damper is fully open, whether the filter is clogged, or whether the supply duct is leaking. If air supply is uneven, check whether the diffuser plate is clogged or improperly leveled. If pressure differential is too high, the filter is clogged and requires replacement. If condensation occurs on the housing, check whether the insulation layer is intact or whether the supply air temperature is too low.
